Электросачок представляет собой преобразователь напряжения и релаксационный генератор, вырабатывающий импульсы пилообразной формы.

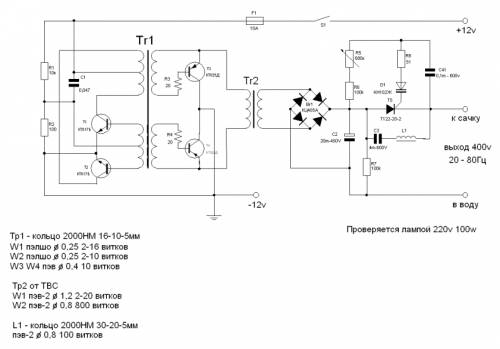

Собирается прибор по схеме, на текстолитовой пластине навесным методом.

Все транзисторы и тиристор устанавливаются на радиаторах.

Настройка сводится к тому, чтобы резисторами R5 и R6 настроить частоту импульсов в пределах 20 – 80 Гц. Для настройки используйте лампу 220v 100w.

Подключается прибор к аккумулятору 12v.

Сачок лучше всего сделать из старой телескопической удочки, на конце закрепить металлическое кольцо с сеткой, диаметром 400-500 мм, к нему подключить один конец провода. Второй конец провода подключить к медному штырю или пластине и опускать в воду на расстоянии не менее метра от сачка. Для удобства кнопку включения прибора установите на ручке сачка.

Рыба ловится следующем образом, опустите штырь (пластину) в воду в месте скопления рыбы, сачок опустите в воду с другой стороны скопления и нажмите на кнопку, соберите рыбу сачком, при подъёме на поверхность кнопку отпустите. Во избежание удара электрическим током, не прикасайтесь к кольцу сачка!

Так как в приборе используется релаксационный генератор, рыба не поражается, а только парализуется!


Электросачок

Скачать книгу Электронный рыболов" 8 МБ

В книге  Назначение, технические характеристики.Подробные схемы и инструкции
Электронный рыболов (Далее ЭР) предназначен для отлова пресноводной рыбы в различных водоемах. Напряжение питания 12 В; вес - 0,4 кг; габариты 150x70x45 мм; частота следования выходных импульсов 80 - 350 Гц; выходное напряжение до 500 В
